履帶芯金鐵齒專用熒光午夜福利三级片控製麵板圖示說明
HCDG-2000型輸送式履帶芯金鐵齒專用熒光午夜福利三级片控製麵板由鋁板印製，模具衝孔而成，由主控製麵板、輔助控製麵板組成，主控製麵板位於上料位由上料操作者控製，輔助控製麵板位於觀察位，由磁痕觀察者控製。
詳細功能圖示在下麵列表介紹；如有疑問及任何關於履帶芯金鐵齒午夜福利三级片方麵的谘詢及采購需求可隨時聯係午夜福利视频网公司，午夜福利视频网竭誠歡迎您的來電。
主操作麵板
序號 名稱 功能說明 1 公司標誌 指示“射陽午夜福利视频网探傷機製造有限公司”公司標誌 2 電源電壓表 指示電源電壓是否正常 3 電源指示 指示設備接通電源 4 手動/自動 切換開關 切換設備“手動”“自動”狀態 5 電源開關 為設備工作電源開關， 右旋為開，左旋為關 6 熒光燈開關 可對紫外燈與日光燈開關切換控製 7 急停按鈕 在“手動”“自動”狀態下通過該按鈕隨時切斷電源 8 周向通斷開關 接通時允許周向磁化，斷開時不允許周向磁化 9 周向電流調節電位器 調節周向電流大小 10 周向電流指示表 指示周向磁化電流大小 11 設備型號 指示設備的具體型號 12 縱向電流指示表 指示縱向磁化磁勢大小（指示電流乘以線圈匝數） 13 縱向電流調節電位器 調節縱向磁勢的大小 14 縱向通斷開關 接通時允許縱向磁化，斷開時不允許縱向磁化 15 單周/連續 切換開關 在“自動”狀態下可控製自動程序單次運行或連續運行 16 複位按鈕 在“自動”狀態下按下按鈕將自動程序複位初始狀態。 17 磁化工件計數器 在“自動”狀態下對每次磁化檢測計數（1*3） 18 磁化工作按鈕 在“手動”狀態下按下對工件充磁 在“自動”狀態下按下啟動設備的自動功能

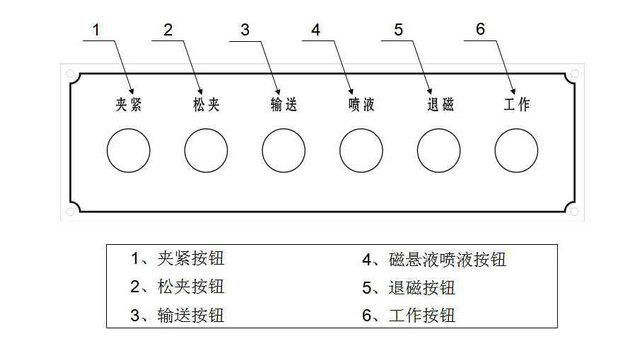

輔助操作麵板
序號 名稱 功能說明 1 夾緊按鈕 在“手動”狀態下按下對氣缸控製鬆開工件 2 鬆夾按鈕 在“手動”狀態下按下對氣缸控製鬆開工件 3 輸送按鈕 在“手動”狀態下按下對電機控製旋轉工件 4 磁懸噴液按鈕 在“手動”狀態下按下控製磁懸液噴或關 在“自動”狀態下按下不動， 按“夾緊”加一秒噴液時間 按“鬆夾”減一秒噴液時間 5 退磁按鈕 在“手動”狀態下按下對氣缸控製夾緊工件 6 工作按鈕 在“手動”狀態下通過該按鈕對工件磁化 在“自動”狀態下通過該按鈕啟動設備自動功能 注明 本機另配有專用腳踏開關 在“手動” 狀態下踩下該開關對工件磁化 在“自動” 狀態下踩下該開關啟動設備自動功能
注明：輔助控製麵板有固定式與可滑動兩種安裝方式，具體定型可按需定製。
