鋼管午夜福利三级片（機電分開、非接觸式磁化）結構示意圖

作者：午夜福利视频网探傷機發表時間：2015/9/12 9:44:12

為了讓需要采購鋼管午夜福利三级片的客戶，對鋼管熒光午夜福利三级片有一個總體的結構組成印象。午夜福利视频网特提供結構示意圖，供參詳。

注明：本探傷機結構示意圖，針對鋼管探傷機，可兼顧氣瓶感應磁化無損檢測，不能用於需直接通電法檢測的工件。

1、鋼管午夜福利三级片三維圖示

鋼管午夜福利三级片

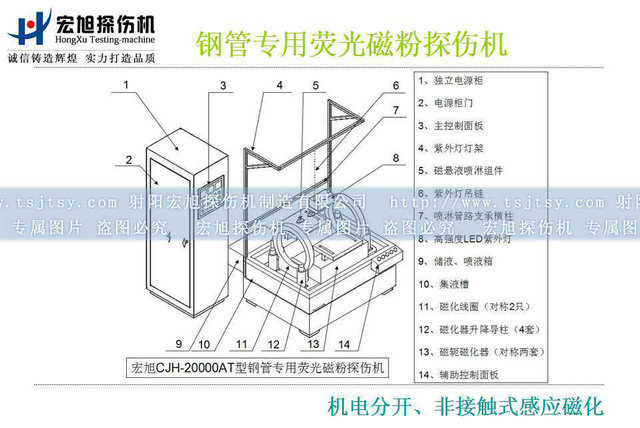

2、鋼管午夜福利三级片的結構示意圖

鋼管非接觸式感應磁化探傷機

3、接箍午夜福利三级片結構示意圖的分項說明

序號	名稱	功能說明
1	獨立電源櫃	用於探傷機交流磁化功能及相關程序動作的控製
2	電源櫃門	快速開啟，便於對電路電器進行控製及檢修。配有專用鑰匙。
3	主控製麵板	用於午夜福利三级片各功能切換及開啟，提供數字電流顯示。
4	紫外燈燈架	用於紫外線黑光燈的定位、懸吊
5	磁懸液噴淋組件	由多隻噴頭組成，用於磁懸液的多方向噴灑，流量可調節。
6	紫外燈吊鏈	用於紫外線黑光燈的懸吊，可調節高度及位置。
7	噴淋管路支承橫柱	用於萬向銅噴頭的固定支承作用
8	高強度黑光燈	LED紫外線黑光燈，距工件表麵380mm處，照度達到9000μw/cm2
9	儲液、噴液箱	用於磁懸液的儲液、攪拌、噴液的專用裝置
10	集液槽	不鏽鋼製作，內置磁化器，用於將磁懸液回收至儲液箱，循環使用。
11	磁化線圈	左右分列，用於對鋼管的縱向磁化，檢測周向裂紋
12	磁化器升降導柱	配合內置的升降機，電動升降調節與鋼管的中心高。
13	磁軛磁化器	置於2隻磁化線圈的中間，磁極可調，用於大小口徑鋼管的周向磁化，檢測縱向裂紋。
14	輔助控製麵板	位於設備磁化位，用於午夜福利三级片主控製麵板的輔助功能控製。

注明：1、本機無暗室。

2、本機無輔助上料、進料、下料輔機，如有需要，請另行配套自製或由我公司代為製造。

3、本探傷機配有專用透明檔液板，確保磁懸液在噴灑時濺出機外，弄髒地麵及操作者的衣服。

如有關於鋼管午夜福利三级片，技術谘詢、詢價、采購，請聯係午夜福利视频网，我公司技術人員將隨時恭候您的來電。
